Bu yüksek akım BMS test cihazı, 300A şarj ve 600A deşarj ile 1–24 serisi lityum pil paketlerini destekler. Aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve hücre dengeleme gibi BMS koruma fonksiyonlarını doğru bir şekilde test eder. Güç pillerinde, enerji depolamada ve yüksek hızlı uygulamalarda BMS performans doğrulaması için uygundur.
Marka :
ACEYEşya yok. :
ACEY-BP24-300A600AÖzelleştirme :
OEM&ODM AvailableSipariş (ADEDI) :
1 Setuyma :
CE CertifiedÖdeme :
T/T, L/C, PayPal, West Union, Alibaba Trade Assurance, EtcGaranti :
One Year Warranty With Lifetime SupportÜrün Menşei :
ChinaPaket :
Internal: Anti-Collision Protectio, External: Plywood Casegönderi :
By Air, Sea, Express, etc.1-24S BMS Test Cihazı 300A Şarj 600A Taburcu
Fonksiyon tanıtımı
1) 1-24 seri pil yönetim sistemi test cihazı, yüksek otomasyon derecesi, hızlı testyapıyor hız ve yüksek testyapıyor doğruluk. İle test fonksiyonu aşırı ücretlendirme koruma, aşırı şarj kurtarma, aşırı deşarj koruma, aşırı deşarj kurtarma, aşırı akım koruma (aşırı şarj akımı ve aşırı deşarj akımı), iç direnç, öz tüketim, kısa devre koruması, aşırı şarj koruma süresi, aşırı akım koruma süresi, aşırı deşarj koruma süresi, denge akımı, denge voltajı vesaire.
2) MCN akü, LiFeO4 akü ve kobalt asit akünün BMS'sini test edebilir.
3) Bu makinenin bir bilgisayara bağlanması gerekmektedir, sistem genellikle XP sistemi gerektirir, test cihazı ile bilgisayar arasındaki arayüz RS232'dir.
Teknik parametre
(1) Giriş güç kaynağı: 180~240V 50/60HZGüç: 700W
(2) Güç standart kaynağı: AC 220V/50HZ，Menzil:±%10
(3) Char'ın voltajıgve deşarj：5000mV ~102000mV
(4) Bu makine şarj olurken ve boşalırken voltaj aralığını test edebilir ve ayarlayabilirrgyapıyor..
(5) Mevcut doğruluk：：±(0.1%FS+0.1%RD)
(6) Gerilim doğruluk±(0.1%FS+0.1%RD)
(7) Akım çözünürlüğü: 1mA (en küçük birim)
(8) Gerilim çözünürlük：1mV (en küçük birim)
(9) Döngüler：1～9999
(10) Test sürecinin tamamında işlem kayıtları ve istisna kayıtları dahil olmak üzere log fonksiyonu ile test sürecinin izlenebilirliği için kullanılabilir.
(11) Veri işleme, insan-makine arayüzü
(12) Export verileri oluşum:Excel
(13) Arayüz:RS232
(14) Doğruluk kalibrasyonu/yazılım kalibrasyonu
(15) Tarama kodu başlatma işleviyle
(16) MES sistem bağlantısı
Test Cihazı Fonksiyonu
HAYIR. | İşlev | Menzil | Kesinlik | birim |
1 | Tek hücrenin kendi kendini tüketmesi | 0--500 | ±0,1 | uA |
2 | Öz tüketim | 0--5000 | ±1 | uA |
3 | Aşırı şarj voltajı | 500--5000 | ±1 | mV |
4 | Aşırı şarj kurtarma voltajı | 500--5000 | ±1 | mV |
5 | Aşırı şarj voltaj koruması gecikmesi | 0--10000 | ±1 | mS |
6 | Aşırı deşarj voltajı | 500--5000 | ±1 | mV |
7 | Aşırı deşarj kurtarma gerilimi | 500--5000 | ±1 | mV |
8 | Aşırı deşarj gerilim koruma gecikmesi | 0--10000 | ±1 | mS |
9 | Aşırı şarj koruması akım koruma değeri | 0,1--300 | ±0,01 | A |
10 | Aşırı şarj koruması akım koruması gecikmesi | 0--20000 | ±1 | mS |
11 | Aşırı deşarj koruması akım koruma değeri | 0,1--600 | ±0,01 | A |
12 | Aşırı deşarj koruması akım koruması gecikmesi | 0,1--20000 | ±1 | mS |
13 | Eşitleme fonksiyonu açılış voltajı | 500--5000 | ±1 | mV |
14 | Akımı dengelemek | 1--500 | ±1 | mA |
15 | Şarj yaşlanma akımı | 0,1--100 | ±0,01 | A |
16 | Yaşlanma akımının boşaltılması | 0,1--200 | ±0,01 | A |
17 | Şarj süresi | 0--30 | ±1 | S |
18 | Boşaltma süresi | 0--60 | ±1 | S |
19 | Tek hücreli kendi kendini tüketmenin farkı | 0-500 | ±0,1 | uA |
20 | Rezistans | 0-999 | ±1 | mΏ |
21 | Kısa devre koruma süresi | 0--5000 | ±1 | uS |
22 | Tek hücrenin şarj voltajı | 500--5000 | ±1 | mV |
23 | Tek hücrenin deşarj voltajı | 500--5000 | ±1 | mV |
24 | Açık devre voltajı | 160000 | ±1 | mV |
25 | Voltaj analoglarının sayısı | 24 | 0 | PCS |
Ana döngü testinin parametresi
Proje | Parametre |
Gerilim | 120000mV |
Gerilim çözünürlüğü | 1mV |
Voltarih kesinlik | ±0,1% |
Boşaltma akımı | 0,1A ~600A |
Akım çözünürlük | 1mA |
Güncel doğruluk | ±（0,1%） |
Diğer | Şarj ve deşarj devreleri tamamen ayrılmıştır |
Her serinin parametresies hücre
Proje | Parametre |
Her hücrenin çıkış voltajı | 500mV ~ 5000mV |
Her hücrenin giriş voltajı | 500mV ~ 5000mV |
Gerilim çözünürlüğü | 1mV |
Voltarih kesinlik | ±0,05% |
Eşitleme akımı | 500mA |
Güç Kutusu Parametresi (Aşırı Akım)t)
Proje | Parametre |
Kontrollü Analog Akım Aralığı | 0,1A -600A |
Kontrollü Analog Akım kesinlik | ±0,1% |
Maksimum çıkış voltajı | 5000mV |
Diğer parametre
Proje | Parametre |
Tüketim akımı ölçüm aralığı | 1 ~ 5000uA |
Tüketim akımı ölçümü çözünürlük | 0,1uA |
Rezistans | ACIR：0-999mr |
Koruma süresi | Aşırı akım koruma süresi:0-999ms; Kısa devre koruma süresi: 0-999us |
1 kanal sinyal voltaj çıkışı: | 500~5000mV |
AD/DA | AD：16bit DA:16bit |
Boşaltma modeli | CC |
24 analog hücre | Giriş/Çıkış: 500~5000mV, voltaj aküracy:±0,1% |
Ciletişim oranı | 2kanallar SBS iletişim oran:10~100Kbps |
Diğerleri | Voltaj örneği:0~5000mV aküracy:±0.1% |
Koruma fonksiyonu | Genel koruma (ters bağlantı koruması, düşük voltaj koruması, yüksek voltaj koruması ve yüksek akım koruması dahil), CC şarj koruması (anormal voltaj eğilimi koruması, anormal şarj akımı dalgalanma koruması, anormal voltaj dalgalanma koruması), CC deşarj koruması (Gerilim eğilimi anormal koruması, deşarj akımı dalgalanma anormal koruması, voltaj dalgalanma anormal koruması dahil) |
Ciletişim | Arayüz RS232/DB9 Ciletişim oranı arayüz:38400 Ekipmanın tüm iletişim portları izole edilmiş olup, yıldırımdan korunma tasarımına sahiptir |
devre yapısı | Modüler yapıda olup, yedek parça ve yedek parçalarla zamanında değiştirilip onarılabilir. |
Makine amimarlık | Bölünmüş dolap |
Güvenlik seviyesi | EN60950, GB4943 |
gürültü | Başına göre IEC62040-3, ≤70 dBA |
Koruma derecesi | IP20 |
Renk | Gerçek koşullara tabidir |
yıldırımdan korunma | GB17626 seviye:II |
Soğutma | Zorunlu hava soğutması, çıkışlar arasında en az 20 cm boşluk Ve giriş |
Başlangıç darbe voltajı | Ekipman testi, yürütme işleminin başlatılması sırasında izin verilen maksimum darbe gerilimi ≤ (test dizisi sayısını ayarlayın * tek gerilimi ayarlayın)*110%, T≤500uS； |
Nabzı başlat akım | Ekipman testleri için, aşırı akım test sürecinin başlatılması sırasında izin verilen maksimum darbe akımı, ayarlanan aşırı akım koruma değerinin üst sınırına eşit veya daha az olmalıdır*120%, T≤1mS |
Kablolama yöntemi | Yaylı kıvırma |
Tüketim akımı ölçüm aralığı | 2kanallar SBS iletişim oran:10~100Kbps |

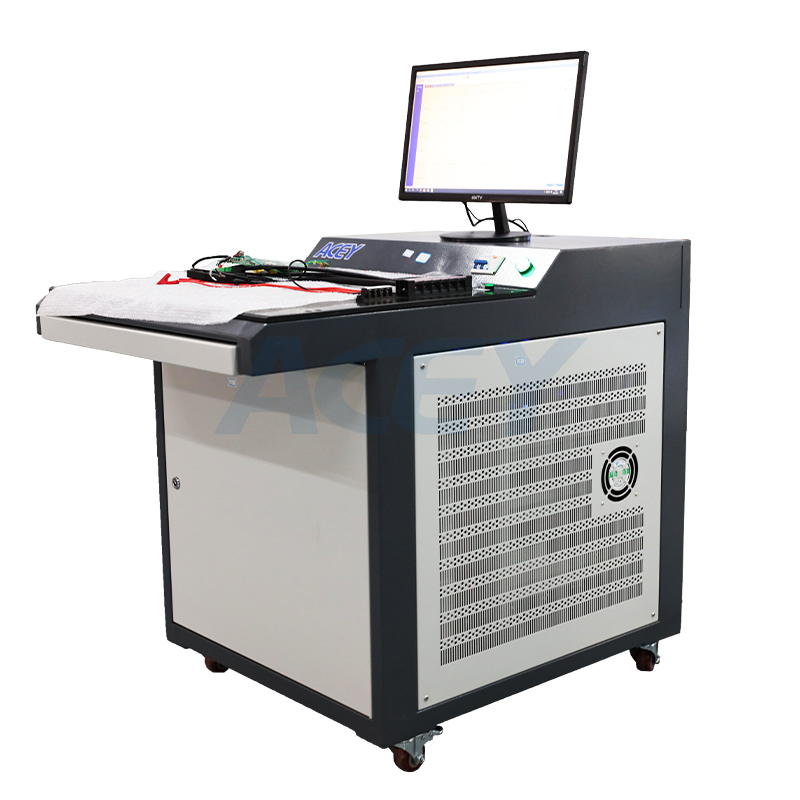

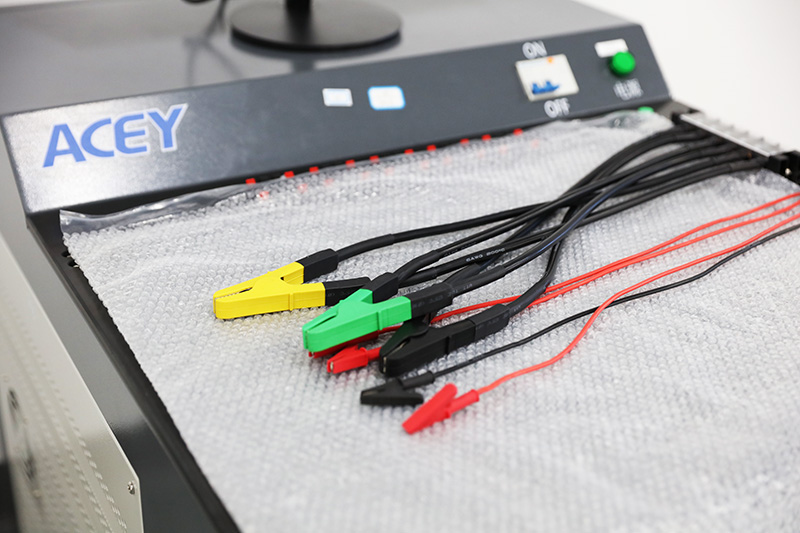

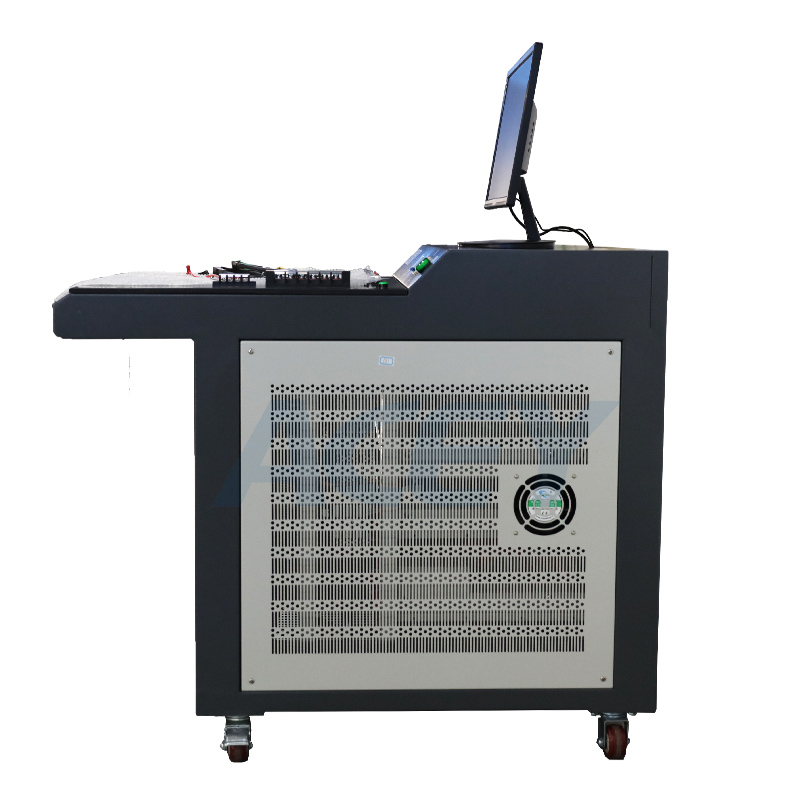

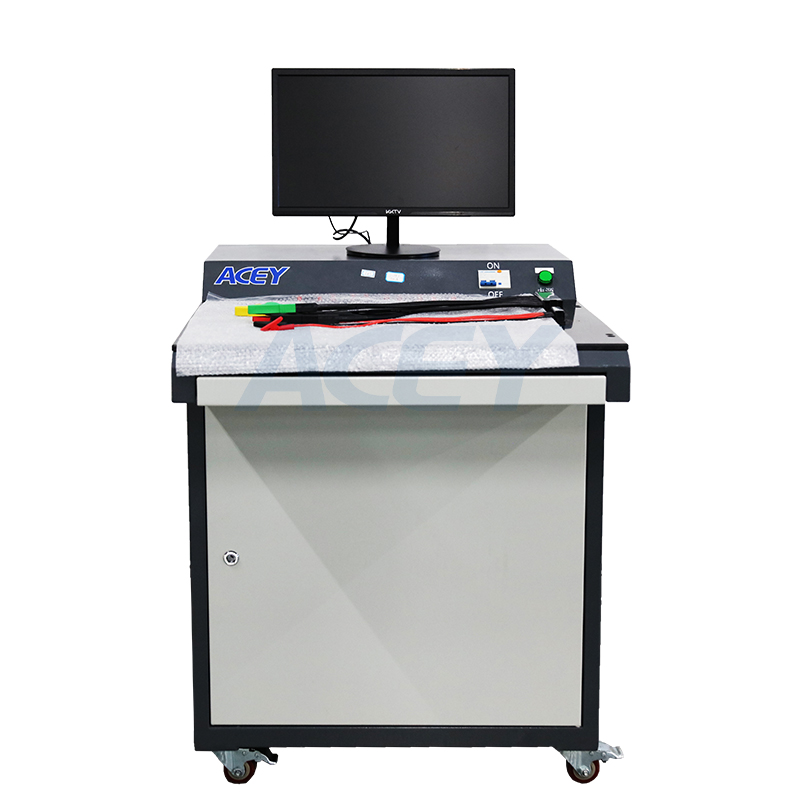

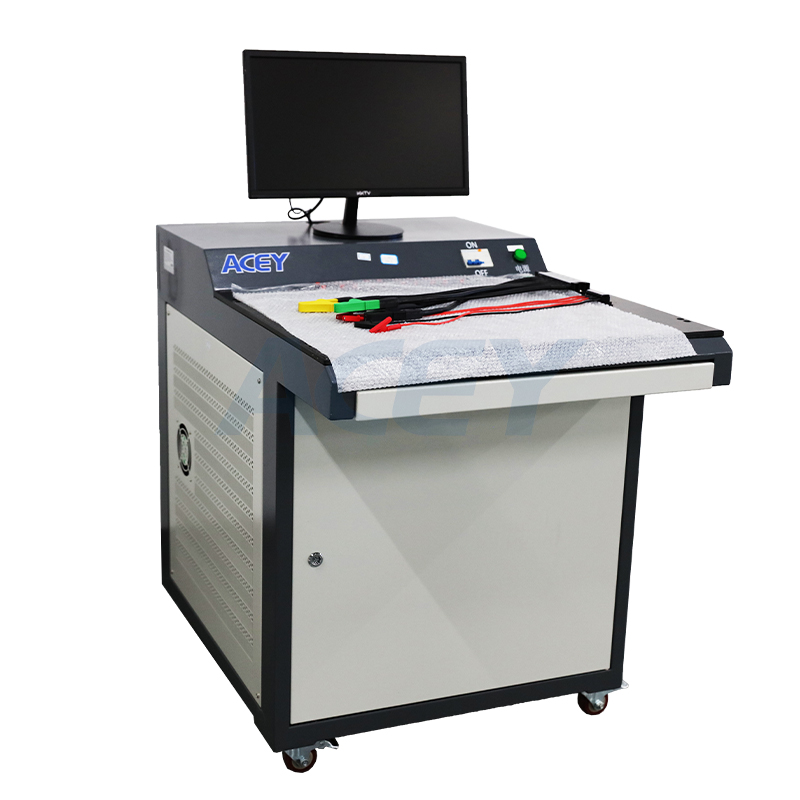

Prürün gösterimi
