Bu gelişmiş BMS test cihazı, 300A şarj ve 600A deşarj ile 1–32 serisi lityum pil paketlerini destekler. Aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve dengeleme gibi BMS işlevlerinin hızlı ve hassas testlerini gerçekleştirir. Elektrikli araçlar, enerji depolama sistemleri ve endüstriyel pil modüllerindeki yüksek güçlü pil uygulamaları için idealdir.
Marka :
ACEYÖzelleştirme :
OEM&ODM AvailableSipariş (ADEDI) :
1 Setuyma :
CE CertifiedÖdeme :
T/T, L/C, PayPal, West Union, Alibaba Trade Assurance, EtcGaranti :
One Year Warranty With Lifetime SupportÜrün Menşei :
ChinaPaket :
Internal: Anti-Collision Protectio, External: Plywood Casegönderi :
By Air, Sea, Express, etc.1-32S BMS Test Cihazı 300A Şarj 600A Taburcu
Fonksiyon tanıtımı
1) 1-32 serisi pil yönetim sistemi test cihazı, yüksek otomasyon derecesi, hızlı testyapıyor hız ve yüksek testyapıyor doğruluk. İle test fonksiyonu aşırı ücretlendirme koruma, aşırı şarj kurtarma, aşırı deşarj koruma, aşırı deşarj kurtarma, aşırı akım koruma (aşırı şarj akımı ve aşırı deşarj akımı), iç direnç, öz tüketim, kısa devre koruması, aşırı şarj koruma süresi, aşırı akım koruma süresi, aşırı deşarj koruma süresi, denge akımı, denge voltajı vesaire.
2) MCN akü, LiFeO4 akü ve kobalt asit akünün BMS'sini test edebilir.
3) Bu makinenin bir bilgisayara bağlanması gerekmektedir, sistem genellikle XP sistemi gerektirir, test cihazı ile bilgisayar arasındaki arayüz RS232'dir.
Teknik parametre
(1) Giriş güç kaynağı: 180~240V 50/60HZGüç: 700W
(2) Güç standart kaynağı: AC 220V/50HZ，Menzil:±%10
(3) Şarj ve deşarj voltajı：5000mV ~160000mV
(4) Bu makine şarj olurken ve boşalırken voltaj aralığını test edebilir ve ayarlayabilir..
(5) Mevcut doğruluk：：±(0.1%FS+0.1%RD)
(6) Gerilim doğruluk±(0.1%FS+0.1%RD)
(7) Akım çözünürlüğü: 1mA (en küçük birim)
(8) Gerilim çözünürlük：1mV (en küçük birim)
(9) Döngüler：1～9999
(10) Test sürecinin tamamında işlem kayıtları ve istisna kayıtları dahil olmak üzere log fonksiyonu ile test sürecinin izlenebilirliği için kullanılabilir.
(11) Veri işleme, insan-makine arayüzü
(12) Export verileri oluşum:Excel
(13) Arayüz:RS232
(14) Doğruluk kalibrasyonu/yazılım kalibrasyonu
(15) Tarama kodu başlatma işleviyle
(16) MES sistem bağlantısı
Test Cihazı Fonksiyonu
HAYIR. | İşlev | Menzil | Kesinlik | birim |
1 | Tek hücrenin kendi kendini tüketmesi | 0--500 | ±0,1 | uA |
2 | Öz tüketim | 0--5000 | ±1 | uA |
3 | Aşırı şarj voltajı | 500--5000 | ±1 | mV |
4 | Aşırı şarj kurtarma voltajı | 500--5000 | ±1 | mV |
5 | Aşırı şarj voltaj koruması gecikmesi | 0--10000 | ±1 | mS |
6 | Aşırı deşarj voltajı | 500--5000 | ±1 | mV |
7 | Aşırı deşarj kurtarma gerilimi | 500--5000 | ±1 | mV |
8 | Aşırı deşarj gerilim koruma gecikmesi | 0--10000 | ±1 | mS |
9 | Aşırı şarj koruması akım koruma değeri | 0,1--300 | ±0,01 | A |
10 | Aşırı şarj koruması akım koruması gecikmesi | 0--20000 | ±1 | mS |
11 | Aşırı deşarj koruması akım koruma değeri | 0,1--600 | ±0,01 | A |
12 | Aşırı deşarj koruması akım koruması gecikmesi | 0,1--20000 | ±1 | mS |
13 | Eşitleme fonksiyonu açılış voltajı | 500--5000 | ±1 | mV |
14 | Akımı dengelemek | 1--500 | ±1 | mA |
15 | Şarj akımı | 0,1--300 | ±0,01 | A |
16 | Boşaltma akımı | 0,1--600 | ±0,01 | A |
17 | Şarj süresi | 0--100 | ±1 | S |
18 | Boşaltma süresi | 0--100 | ±1 | S |
19 | Tek hücreli kendi kendini tüketmenin farkı | 0-500 | ±0,1 | uA |
20 | Rezistans | 0-999 | ±1 | mΏ |
21 | Kısa devre koruma süresi | 0--5000 | ±1 | uS |
22 | kısa devre akımı | 1000 | N | A |
23 | Tek hücrenin şarj voltajı | 500--5000 | ±1 | mV |
24 | Tek hücrenin deşarj voltajı | 500--5000 | ±1 | mV |
25 | Açık devre voltajı | 160000 | ±1 | mV |
26 | Voltaj analoglarının sayısı | 32 | 0 | PCS |
Ana döngü testinin parametresi
Proje | Parametre |
Gerilim | 160000mV |
Gerilim çözünürlüğü | 1mV |
Voltaj kesinlik | ±0,1% |
Boşaltma akımı | 0,1A ~600A |
Akım çözünürlük | 1mA |
Güncel doğruluk | ±（0,1%） |
Diğer | Şarj ve deşarj devreleri tamamen ayrılmıştır |
Her seri hücrenin parametresi
Proje | Parametre |
Her hücrenin çıkış voltajı | 500mV ~ 5000mV |
Her hücrenin giriş voltajı | 500mV ~ 5000mV |
Gerilim çözünürlüğü | 1mV |
Voltaj kesinlik | ±0,05% |
Eşitleme akımı | 500mA |
Güç Kutusu Parametresi (Aşırı Akım)
Proje | Parametre |
Kontrollü Analog Akım Aralığı | 0,1A -600A |
Kontrollü Analog Akım kesinlik | ±0,1% |
Maksimum çıkış voltajı | 5000mV |
Diğer parametre
Proje | Parametre |
Tüketim akımı ölçüm aralığı | 1 ~ 5000uA |
Tüketim akımı ölçümü çözünürlük | 0,1uA |
Rezistans | ACIR：0-999mr |
Koruma süresi | Aşırı akım koruma süresi:0-999ms; Kısa devre koruma süresi: 0-999us |
1 kanal sinyal voltaj çıkışı: | 500~5000mV |
AD/DA | AD：16bit DA:16bit |
Boşaltma modeli | CC |
24 analog hücre | Giriş/Çıkış: 500~5000mV, voltaj doğruluğu:±0,1% |
Ciletişim oranı | 2kanallar SBS iletişim oran:10~100Kbps |
Diğerleri | Voltaj örneği:0~5000mV doğruluk:±0.1% |
Koruma fonksiyonu | Genel koruma (ters bağlantı koruması, düşük voltaj koruması, yüksek voltaj koruması ve yüksek akım koruması dahil), CC şarj koruması (anormal voltaj eğilimi koruması, anormal şarj akımı dalgalanma koruması, anormal voltaj dalgalanma koruması), CC deşarj koruması (Gerilim eğilimi anormal koruması, deşarj akımı dalgalanma anormal koruması, voltaj dalgalanma anormal koruması dahil) |
Ciletişim | Arayüz RS232/DB9 Ciletişim oranı arayüz:38400 Ekipmanın tüm iletişim portları izole edilmiş olup, yıldırımdan korunma tasarımına sahiptir |
devre yapısı | Modüler yapıda olup, yedek parça ve yedek parçalarla zamanında değiştirilip onarılabilir. |
Makine amimarlık | Bölünmüş dolap |
Güvenlik seviyesi | EN60950, GB4943 |
gürültü | Başına göre IEC62040-3, ≤70 dBA |
Koruma derecesi | IP20 |
Renk | Gerçek koşullara tabidir |
yıldırımdan korunma | GB17626 seviye:II |
Soğutma | Zorunlu hava soğutması, çıkışlar arasında en az 20 cm boşluk Ve giriş |
Başlangıç darbe voltajı | Ekipman testi, yürütme işleminin başlatılması sırasında izin verilen maksimum darbe gerilimi ≤ (test dizisi sayısını ayarlayın * tek gerilimi ayarlayın)*110%, T≤500uS；
|
Nabzı başlat akım | Ekipman testleri için, aşırı akım test sürecinin başlatılması sırasında izin verilen maksimum darbe akımı, ayarlanan aşırı akım koruma değerinin üst sınırına eşit veya daha az olmalıdır*120%, T≤1mS |
Kablolama yöntemi | Yaylı kıvırma |
Tüketim akımı ölçüm aralığı | 2kanallar SBS iletişim oran:10~100Kbps |

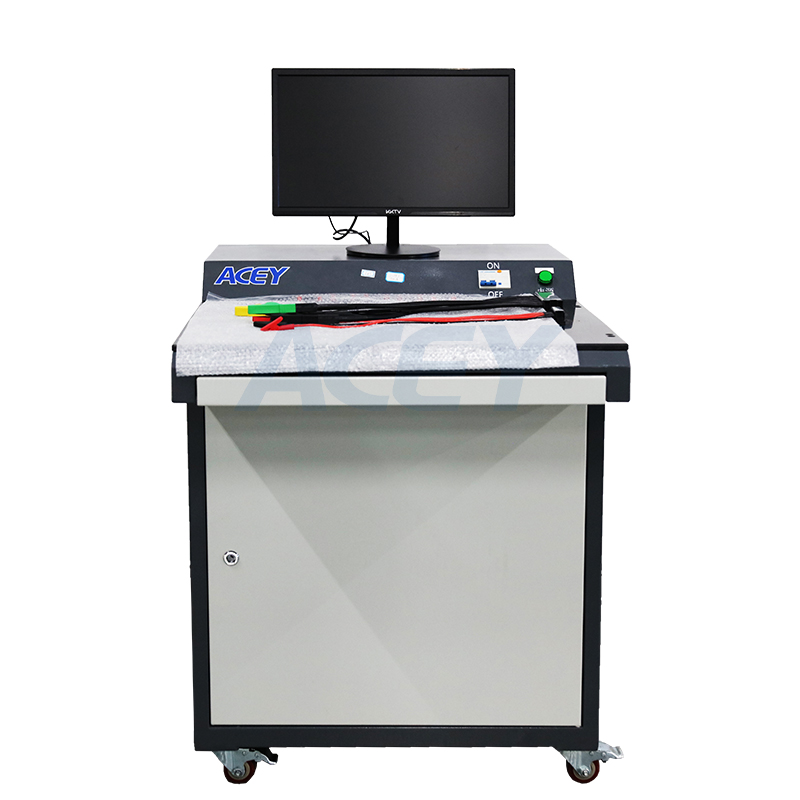

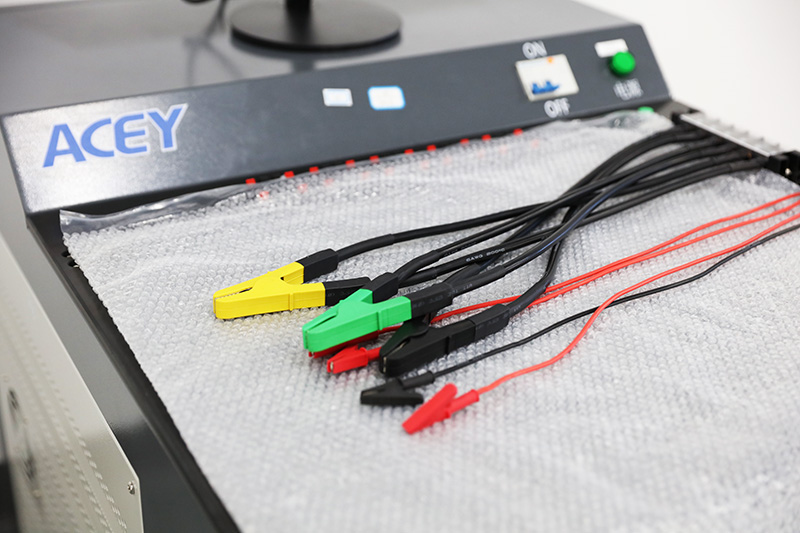

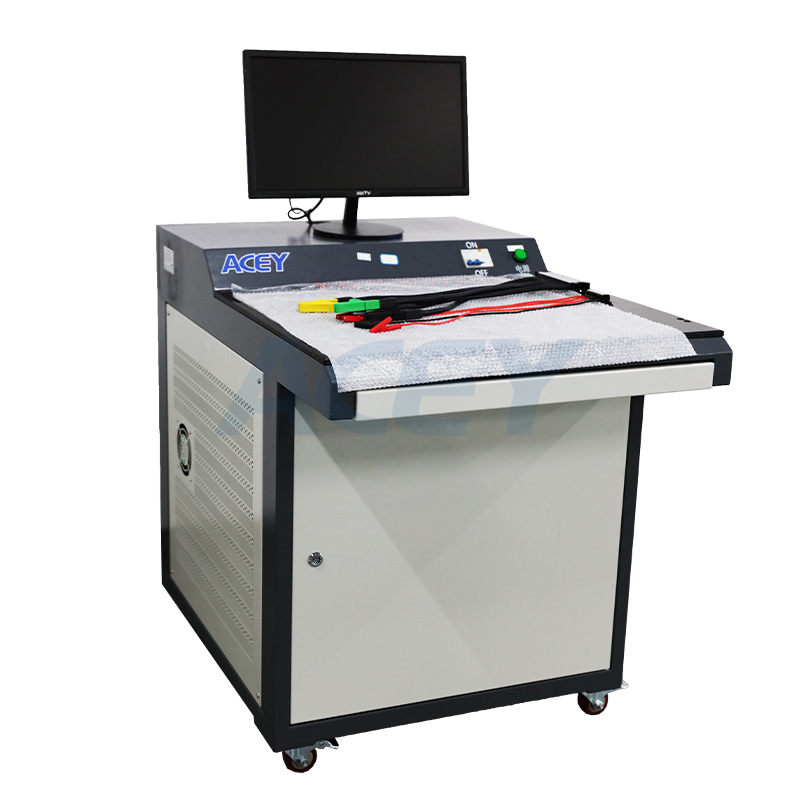

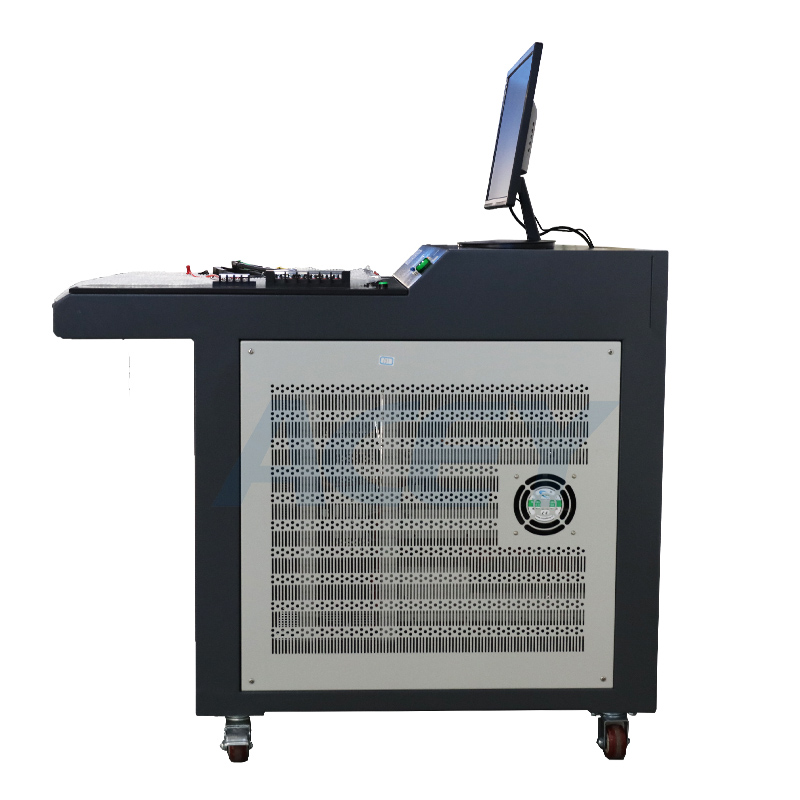

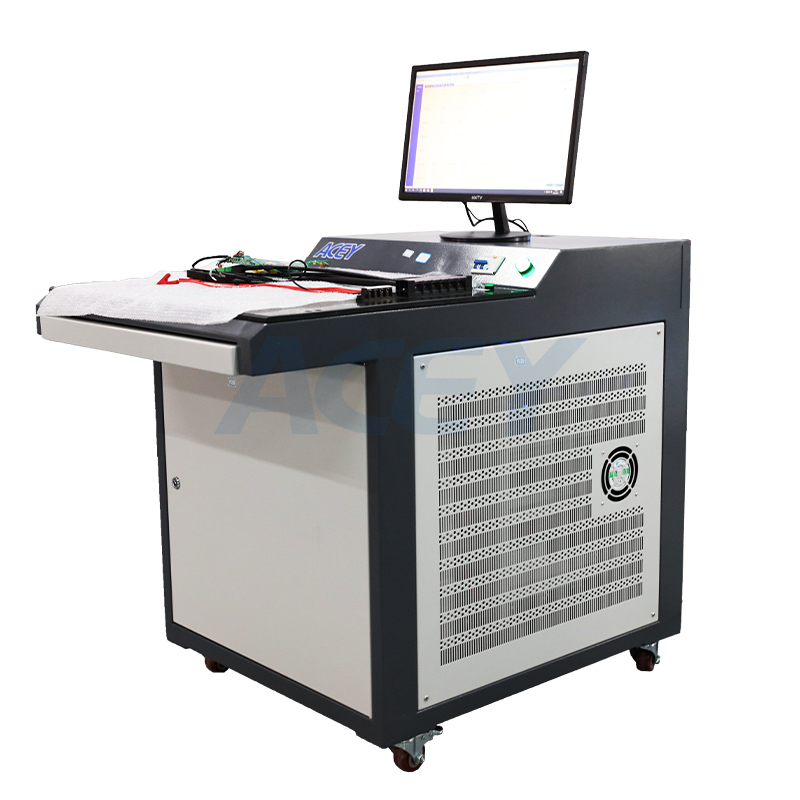

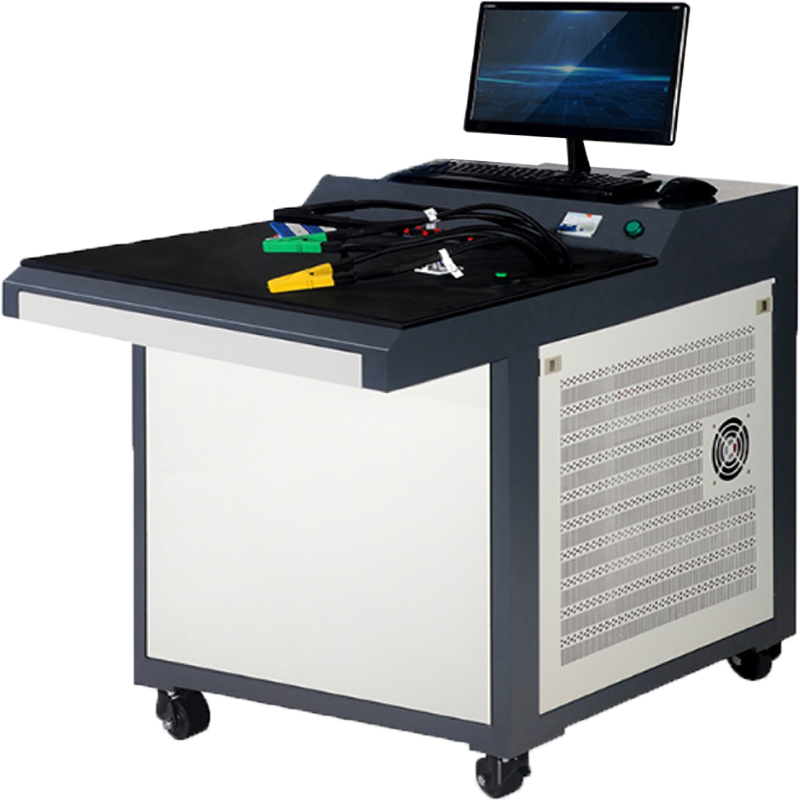

Prürün gösterimi
