Bu BMS test cihazı, 300 A'e kadar şarj ve 400 A'e kadar deşarj kapasitesine sahip 1–24 serisi lityum pil paketlerini destekler. Aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve dengeleme gibi temel koruma parametrelerinin hızlı ve doğru bir şekilde test edilmesini sağlar. Silindirik ve torba tipi pil modüllerinde yüksek güçlü BMS doğrulaması için idealdir.
Marka :
ACEYEşya yok. :
ACEY-BP24-300A400AÖzelleştirme :
OEM&ODM AvailableSipariş (ADEDI) :
1 Setuyma :
CE CertifiedÖdeme :
T/T, L/C, PayPal, West Union, Alibaba Trade Assurance, EtcGaranti :
One Year Warranty With Lifetime SupportÜrün Menşei :
ChinaPaket :
Internal: Anti-Collision Protectio, External: Plywood Casegönderi :
By Air, Sea, Express, etc.1-24 BMS Test Cihazı 300A Şarj 400A Deşarj
Fonksiyon tanıtımı
1) 1-24 seri pil yönetim sistemi test cihazı, yüksek otomasyon derecesi, hızlı testyapıyor hız ve yüksek testyapıyor doğruluk. İle test fonksiyonu aşırı ücretlendirme koruma, aşırı şarj kurtarma, aşırı deşarj koruma, aşırı deşarj kurtarma, aşırı akım koruma (aşırı şarj akımı ve aşırı deşarj akımı), iç direnç, öz tüketim, kısa devre koruması, aşırı şarj koruma süresi, aşırı akım koruma süresi, aşırı deşarj koruma süresi, denge akımı, denge voltajı vesaire.
2) MCN akü, LiFeO4 akü ve kobalt asit akünün BMS'sini test edebilir.
3) Bu makinenin bir bilgisayara bağlanması gerekmektedir, sistem genellikle XP sistemi gerektirir, test cihazı ile bilgisayar arasındaki arayüz RS232'dir.
Cihazın avantajları
1. Döngü: döngü süreleri: 1 ila 9999 kez
2. Laboratuvar modu, bir bölümün voltaj değerini keyfi olarak ayarlayabilir
3 Sürekli olarak şarj ve deşarj akımı sağlayabilir.
4. Programlama ile cihaz, koruma kartının her bir göstergesinin çevrim sayısını kesintisiz olarak gerçekleştirir.
5. Log takibi, Test sürecinin tüm operasyon kayıtları, anormal kayıtlar dahil olmak üzere log fonksiyonu ile test sürecinin izlenebilirliği için kullanılabilir.
6. Veri işleme, insan-makine arayüzü
7. Test verileri EXCEL dosyasına kaydedilir.
8. Cihaz ile ana bilgisayar arasındaki arayüz için RS232 arayüzü kullanılır, bu da kararlılığı ve gerçek zamanlı veri toplamayı sağlayabilir.
9. Doğruluk kalibrasyonu/yazılım kalibrasyonu
10. Kapsamlı kod başlatma fonksiyonu ile
11. MES sistem arayüzü
12. Aktif ekolayzır (özelleştirilebilir)
13. Eşitleme akımı (özelleştirilebilir)
14. İletişim protokolü testi (isteğe bağlı)
Test Cihazı Fonksiyonu
HAYIR. | İşlev | Menzil | Kesinlik | birim |
1 | Skendi kendini tüketme tek hücreli | 0--500 | ±0,1 | uA |
2 | Skendi kendini tüketme | 0--5000 | ±1 | uA |
3 | Aşırı şarj voltajı | 500--5000 | ±1 | mV |
4 | Oaşırı şarj kurtarma Gerilim | 500--5000 | ±1 | mV |
5 | Aşırı şarj voltaj koruması gecikmesi | 0--10000 | ±1 | mS |
6 | Overdisşarj Gerilim | 500--5000 | ±1 | mV |
7 | Overdisşarj kurtarma Gerilim | 500--5000 | ±1 | mV |
8 | Üzerindedisşarj voltajı koruma gecikmesi | 0--10000 | ±1 | mS |
9 | Aşırı şarj koruması akım koruma değeri | 0,1--300 | ±0,01 | A |
10 | Aşırı şarj koruması akım koruması gecikme | 0--20000 | ±1 | mS |
11 | Üzerindedisşarj koruma akımı koruma değeri | 0,1--400 | ±0,01 | A |
12 | Üzerindedisşarj koruma akımı koruması gecikme | 0,1--20000 | ±1 | mS |
13 | Eşitleme fonksiyonu açılış voltajı | 500--5000 | ±1 | mV |
14 | Eşitcanlı akım | 1--500 | ±1 | mA |
15 | Şarj akımı | 0,1--300 | ±0,01 | A |
16 | Boşaltma akımı | 0,1--300 | ±0,01 | A |
17 | Şarj süresi | 0--100 | ±1 | S |
18 | Boşaltma süresi | 0--100 | ±1 | S |
19 | Tek hücrelilerin farkıelf-tüketimie | 0-500 | ±0,1 | uA |
20 | Rezistans | 0-999 | ±1 | mΏ |
21 | Kısa devre koruma süresi | 0--5000 | ±1 | uS |
22 | Tek hücrenin şarj voltajı | 500--5000 | ±1 | mV |
23 | Tek hücrenin deşarj voltajı | 500--5000 | ±1 | mV |
24 | Açık devre voltajı | 120000 | ±1 | mV |
25 | Voltaj analoglarının sayısı | 24 | 0 | PCS |
Ana döngü testinin parametresi：
Proje | Parametre |
Gerilim | 120000mV |
Gerilim çözünürlüğü | 1mV |
Voltarih kesinlik | ±0,1% |
Boşaltma akımı | 0,1A ~400A |
Akım çözünürlük | 1mA |
Güncel doğruluk | ±（0,1%） |
Diğer | Şarj ve deşarj devreleri tamamen ayrılmıştır |
Her serinin parametresies hücre：
Proje | Parametre |
Her hücrenin çıkış voltajı | 500mV ~ 5000mV |
Inher hücrenin voltajını koy | 500mV ~ 5000mV |
Gerilim çözünürlüğü | 1mV |
Voltarih kesinlik | ±0,05% |
Eşitleme akımı | 500mA |
Güç Kutusu Parametresi (Aşırı Akım)t)：
Proje | Parametre |
Kontrol edilebilir analog akım aralığı | 0,1A -400A |
Kontrol edilebilir analog akım doğruluğu
| ±0,1% |
Maksimum çıkış voltajı
| 5000mV |
Diğer parametre：
Proje | Parametre |
Tüketim akımı ölçüm aralığı | 1 ~ 5000uA |
Tüketim akımı ölçümü çözünürlük | 0,1uA |
Rezistans | ACIR: 0-999mr |
Koruma süresi | Aşırı akım koruma süresi:0-999ms; Kısa devre koruma süresi: 0-999us |
1 kanal sinyal voltaj çıkışı: | 500~5000mV |
AD/DA | AD：16bit DA:16bit |
Boşaltma modeli | CC |
24 analog hücre | Giriş/Çıkış: 500~5000mV, voltaj aküracy:±0,1% |
Ciletişim oranı | 2kanallar SBS iletişim oran:10~100Kbps |
Diğerleri | Voltaj örneği:0~5000mV aküracy:±0.1% |
Koruma fonksiyonu | Genel koruma (ters bağlantı koruması, düşük voltaj koruması, yüksek voltaj koruması ve yüksek akım koruması dahil), CC şarj koruması (anormal voltaj eğilimi koruması, anormal şarj akımı dalgalanma koruması, anormal voltaj dalgalanma koruması), CC deşarj koruması (Gerilim eğilimi anormal koruması, deşarj akımı dalgalanma anormal koruması, voltaj dalgalanma anormal koruması dahil) |
Ciletişim | Arayüz RS232/DB9 Ciletişim oranı arayüz:38400 Ekipmanın tüm iletişim portları izole edilmiş olup, yıldırımdan korunma tasarımına sahiptir |
devre yapısı | Modüler yapıda olup, yedek parça ve yedek parçalarla zamanında değiştirilip onarılabilir. |
Makine amimarlık | Bölünmüş dolap |
Güvenlik seviyesi | EN60950, GB4943 |
gürültü | Başına göre IEC62040-3, ≤70 dBA |
Koruma derecesi | IP20 |
Renk | Gerçek koşullara tabidir |
yıldırımdan korunma | GB17626 seviye:II |
Soğutma | Zorunlu hava soğutması, çıkışlar arasında en az 20 cm boşluk Ve giriş |
Başlangıç darbe voltajı | Ekipman testi, yürütme işleminin başlatılması sırasında izin verilen maksimum darbe gerilimi ≤ (test dizisi sayısını ayarlayın * tek gerilimi ayarlayın)*110%, T≤500uS； |
Nabzı başlat akım | Ekipman testleri için, aşırı akım test sürecinin başlatılması sırasında izin verilen maksimum darbe akımı, ayarlanan aşırı akım koruma değerinin üst sınırına eşit veya daha az olmalıdır*120%, T≤1mS |
Kablolama yöntemi | Yaylı kıvırma |

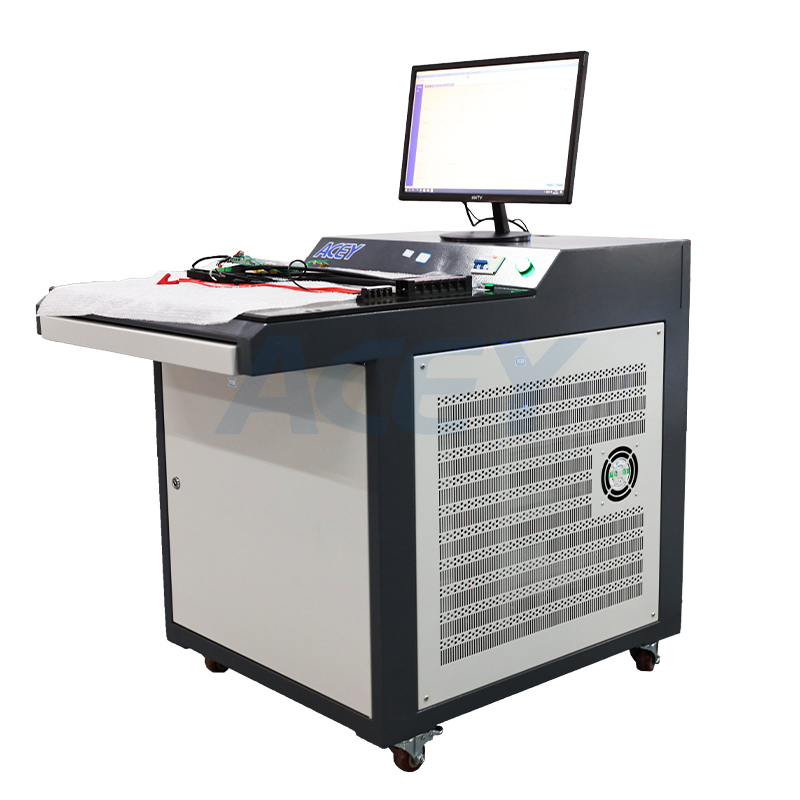

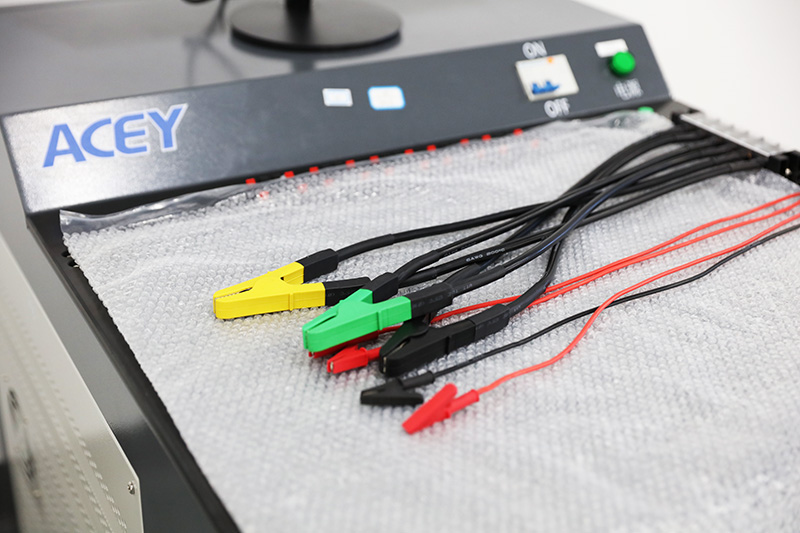

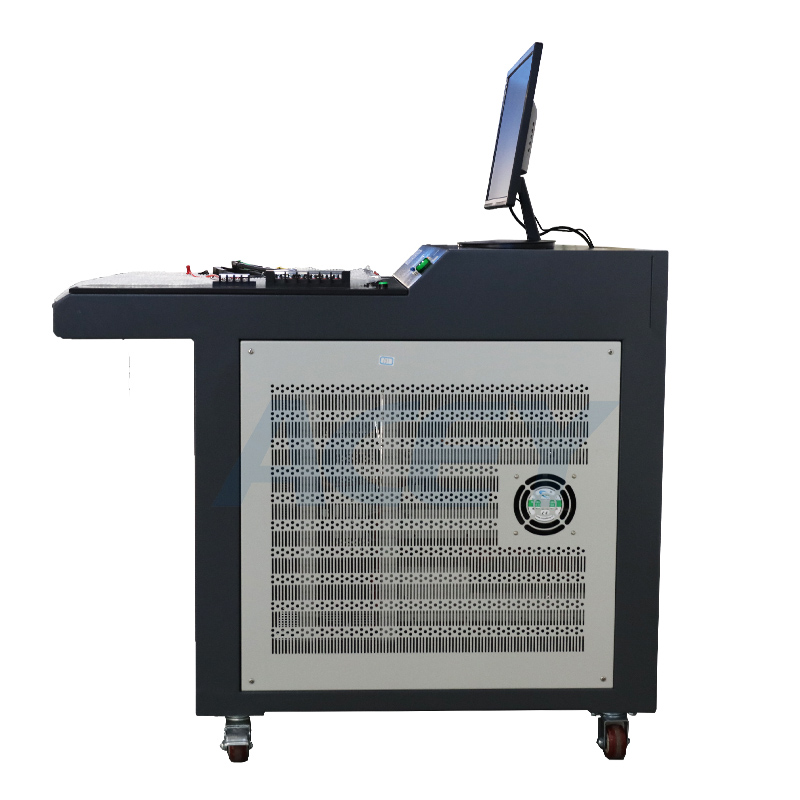

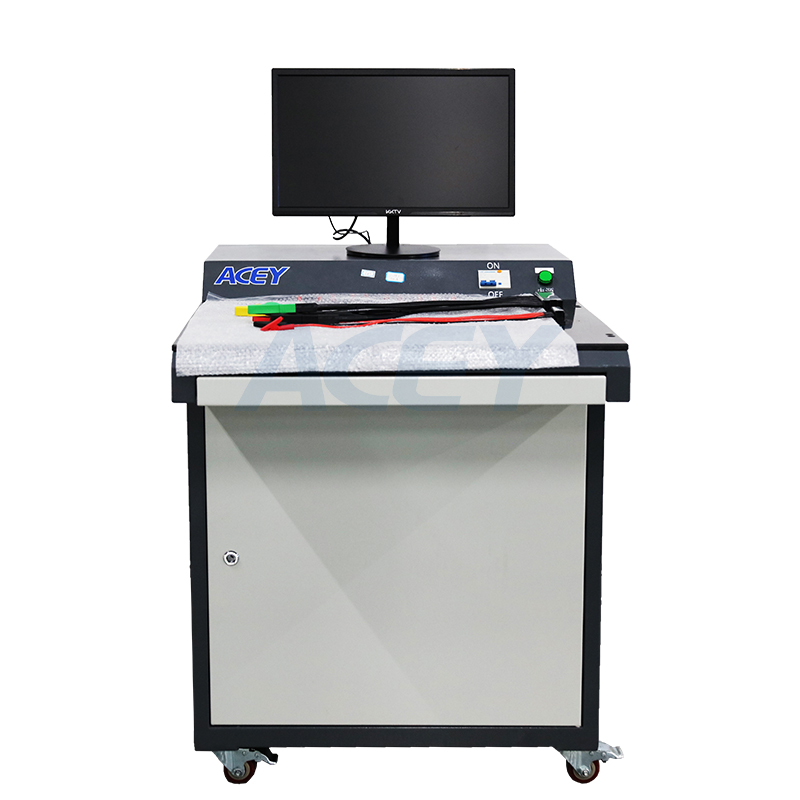

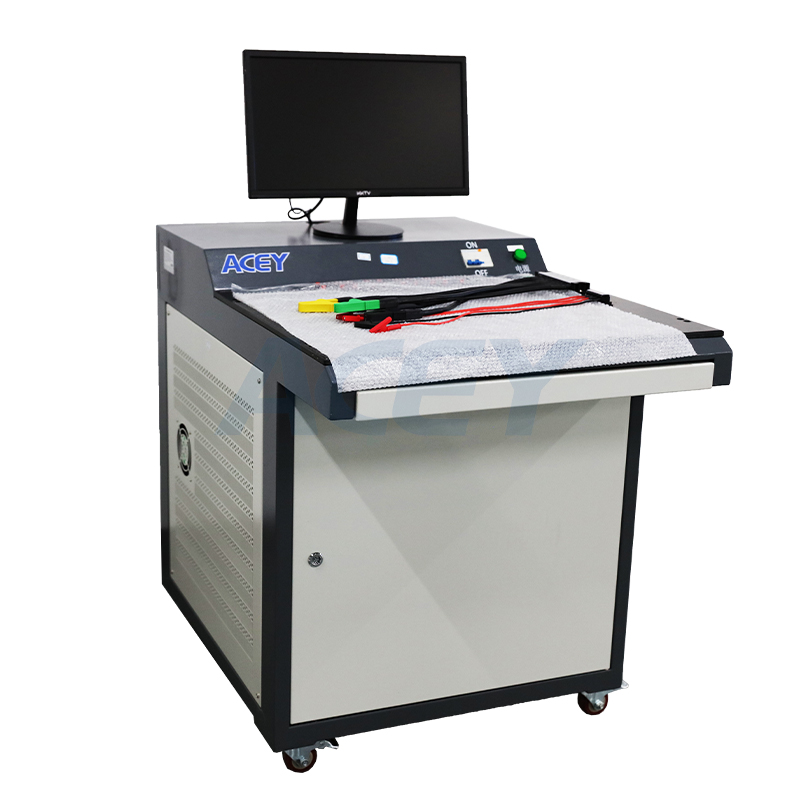

Prürün gösterimi
