ACEY-BP24-100A150A Lityum pil koruma kartının işlevini ve çeşitli performans göstergelerini tespit edebilir. Özellikle seri üretim fabrika denetimleri için uygundur. Kapasitör simülasyonu pil şarj ve deşarj prensibi kullanılarak geliştirilmiştir ve birden fazla işlevi vardır. Basit kullanım, hızlı algılama hızı vb.
Marka :
ACEYEşya yok. :
ACEY-BP24-100A150AÖzelleştirme :
OEM&ODM AvailableSipariş (ADEDI) :
1 Setuyma :
CE CertifiedÖdeme :
T/T, L/C, PayPal, West Union, Alibaba Trade Assurance, EtcGaranti :
One Year Warranty With Lifetime SupportÜrün Menşei :
ChinaPaket :
Internal: Anti-Collision Protectio, External: Plywood Casegönderi :
By Air, Sea, Express, etc.
1-32S BMS Test Cihazı 100A Şarj 150A Taburcu
Fonksiyon tanıtımı
1) 1-32 serisi pil yönetim sistemi test cihazı, yüksek otomasyon derecesi, hızlı testyapıyor hız ve yüksek testyapıyor doğruluk. İle test fonksiyonu aşırı ücretlendirme koruma, aşırı şarj kurtarma, aşırı deşarj koruma, aşırı deşarj kurtarma, aşırı akım koruma (aşırı şarj akımı ve aşırı deşarj akımı), iç direnç, öz tüketim, kısa devre koruması, aşırı şarj koruma süresi, aşırı akım koruma süresi, aşırı deşarj koruma süresi, denge akımı, denge voltajı vesaire.
2) MCN akü, LiFeO4 akü ve kobalt asit akünün BMS'sini test edebilir.
3) Bu makinenin bir bilgisayara bağlanması gerekiyor.e Sistem genellikle XP sistem gerektirir, test cihazı ile bilgisayar arasındaki arayüz RS232'dir.
Teknik parametre
(1) Giriş güç kaynağı: 180~240V 50/60HZGüç: 700W
(2) Güç standart kaynağı: AC 220V/50HZ，Menzil:±%10
(3) Char'ın voltajıgve deşarj：5000mV ~160000mV
(4) Bu makine şarj olurken ve boşalırken voltaj aralığını test edebilir ve ayarlayabilirrgyapıyor..
(5) Mevcut doğruluk：：±(0.1%FS+0.1%RD)
(6) Gerilim doğruluk±(0.1%FS+0.1%RD)
(7) Akım çözünürlüğü: 1mA (en küçük birim)
(8) Gerilim çözünürlük：1mV (en küçük birim)
(9) Döngüler：1～9999
(10) Test sürecinin tamamında işlem kayıtları ve istisna kayıtları dahil olmak üzere log fonksiyonu ile test sürecinin izlenebilirliği için kullanılabilir.
(11) Veri işleme, insan-makine arayüzü
(12) Export verileri oluşum:Excel
(13) Arayüz:RS232
(14) Doğruluk kalibrasyonu/yazılım kalibrasyonu
(15) Tarama kodu başlatma işleviyle
(16) MES sistem bağlantısı
Test Cihazı Fonksiyonu
HAYIR. | İşlev | Menzil | Kesinlik | birim |
1 | Skendi kendini tüketme tek hücreli | 0--500 | ±0,1 | uA |
2 | Skendi kendini tüketme | 0--5000 | ±1 | uA |
3 | Aşırı şarj voltajı | 500--5000 | ±1 | mV |
4 | Oaşırı şarj kurtarma Gerilim | 500--5000 | ±1 | mV |
5 | Aşırı şarj voltaj koruması gecikmesi | 0--10000 | ±1 | mS |
6 | Overdisşarj Gerilim | 500--5000 | ±1 | mV |
7 | Overdisşarj kurtarma Gerilim | 500--5000 | ±1 | mV |
8 | Üzerindedisşarj voltajı koruma gecikmesi | 0--10000 | ±1 | mS |
9 | Aşırı şarj koruması akım koruma değeri | 0,1--100 | ±0,01 | A |
10 | Aşırı şarj koruması akım koruması gecikme | 0--20000 | ±1 | mS |
11 | Üzerindedisşarj koruma akımı koruma değeri | 0,1--150 | ±0,01 | A |
12 | Üzerindedisşarj koruma akımı koruması gecikme | 0,1--20000 | ±1 | mS |
13 | Eşitleme fonksiyonu açılış voltajı | 500--5000 | ±1 | mV |
14 | Eşitcanlı akım | 1--500 | ±1 | mA |
15 | Şarj akımı | 0,1--30 | ±0,01 | A |
16 | Boşaltma akımı | 0,1--60 | ±0,01 | A |
17 | Şarj süresi | 0--30 | ±1 | S |
18 | Boşaltma süresi | 0--60 | ±1 | S |
19 | Tek hücrelilerin farkıelf-tüketimie | 0-500 | ±0,1 | uA |
20 | Rezistans | 0-999 | ±1 | mΏ |
21 | Kısa devre koruma süresi | 0--5000 | ±1 | uS |
22 | Tek hücrenin şarj voltajı | 500--5000 | ±1 | mV |
23 | Tek hücrenin deşarj voltajı | 500--5000 | ±1 | mV |
24 | Açık devre voltajı | 160000 | ±1 | mV |
25 | Voltaj analoglarının sayısı | 32 | 0 | PCS |
Ana döngü testinin parametresi：：
Proje | Parametre |
Gerilim | 160000mV |
Gerilim çözünürlüğü | 1mV |
Voltarih kesinlik | ±0,1% |
Boşaltma akımı | 0,1A ~150A |
Akım çözünürlük | 1mA |
Güncel doğruluk | ±（0,1%） |
Diğer | Şarj ve deşarj devreleri tamamen ayrılmıştır |
Her serinin parametresies hücre：
Proje | Parametre |
Her hücrenin çıkış voltajı | 500mV ~ 5000mV |
Her hücrenin giriş voltajı | 500mV ~ 5000mV |
Gerilim çözünürlüğü | 1mV |
Voltaj doğruluğu | ±0,05% |
Eşitleme akımı | 500mA |
Güç Kutusu Parametresi (Aşırı Akım)t)：
Proje | Parametre | |
Kontrol edilebilir analog akım aralığı | 0,1A -150A | |
Kontrol edilebilir analog akım doğruluğu
| ±0,1% | |
Maksimum çıkış voltajı
| 5000mV | |
Diğer parametre：
Proje | Parametre |
Tüketim akımı ölçüm aralığı | 1 ~ 5000uA |
Tüketim akımı ölçümü çözünürlük | 0,1uA |
Rezistans | ACIR：0-999mr |
Koruma süresi | Aşırı akım koruma süresi:0-999ms; Kısa devre koruma süresi: 0-999us |
1 kanal sinyal voltaj çıkışı: | 500~5000mV |
AD/DA | AD：16bit DA:16bit |
Boşaltma modeli | CC |
24 analog hücre | Giriş/Çıkış: 500~5000mV, voltaj aküracy:±0,1% |
Ciletişim oranı | 2kanallar SBS iletişim oran:10~100Kbps |
Diğerleri | Voltaj örneği:0~5000mV aküracy:±0.1% |
Koruma fonksiyonu | Genel koruma (ters bağlantı koruması, düşük voltaj koruması, yüksek voltaj koruması ve yüksek akım koruması dahil), CC şarj koruması (anormal voltaj eğilimi koruması, anormal şarj akımı dalgalanma koruması, anormal voltaj dalgalanma koruması), CC deşarj koruması (Gerilim eğilimi anormal koruması, deşarj akımı dalgalanma anormal koruması, voltaj dalgalanma anormal koruması dahil) |
Ciletişim | Arayüz RS232/DB9 Ciletişim oranı arayüz:38400 Ekipmanın tüm iletişim portları izole edilmiş olup, yıldırımdan korunma tasarımına sahiptir |
devre yapısı | Modüler yapıda olup, yedek parça ve yedek parçalarla zamanında değiştirilip onarılabilir. |
Makine amimarlık | Bölünmüş dolap |
Güvenlik seviyesi | EN60950, GB4943 |
gürültü | Başına göre IEC62040-3, ≤70 dBA |
Koruma derecesi | IP20 |
Renk | Gerçek koşullara tabidir |
yıldırımdan korunma | GB17626 seviye:II |
Soğutma | Zorunlu hava soğutması, çıkışlar arasında en az 20 cm boşluk Ve giriş |
Başlangıç darbe voltajı | Ekipman testi, yürütme işleminin başlatılması sırasında izin verilen maksimum darbe gerilimi ≤ (test dizisi sayısını ayarlayın * tek gerilimi ayarlayın)*110%, T≤500uS； |
Nabzı başlat akım | Ekipman testleri için, aşırı akım test sürecinin başlatılması sırasında izin verilen maksimum darbe akımı, ayarlanan aşırı akım koruma değerinin üst sınırına eşit veya daha az olmalıdır*120%, T≤1mS |
Kablolama yöntemi | Yaylı kıvırma |

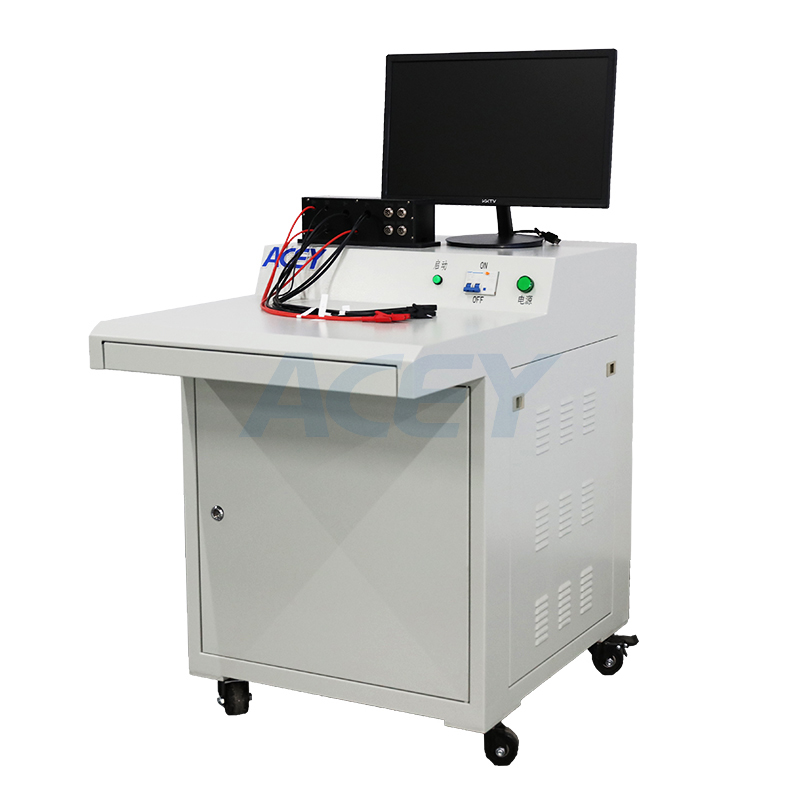

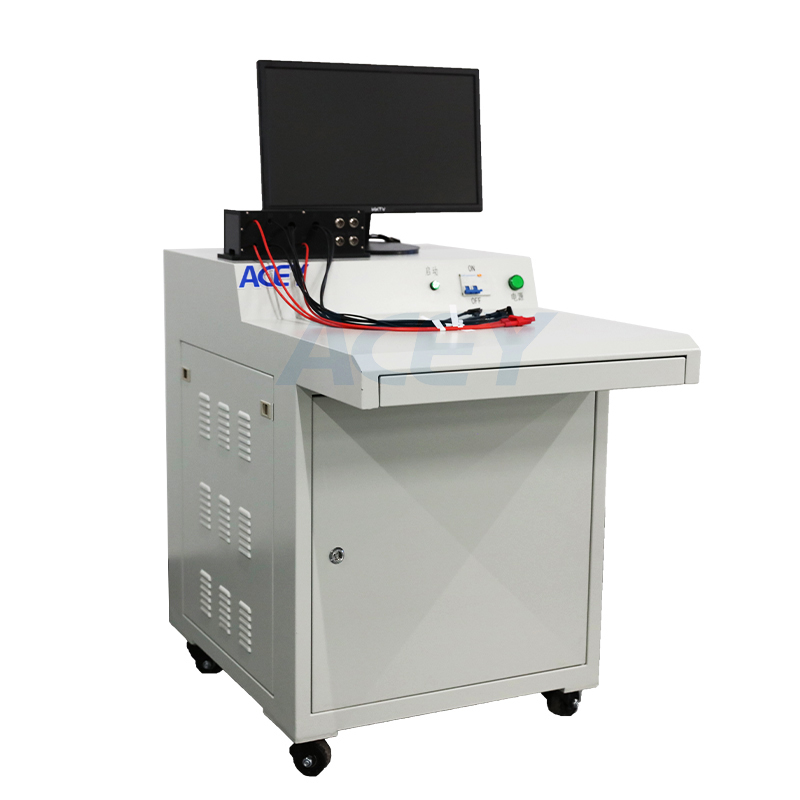

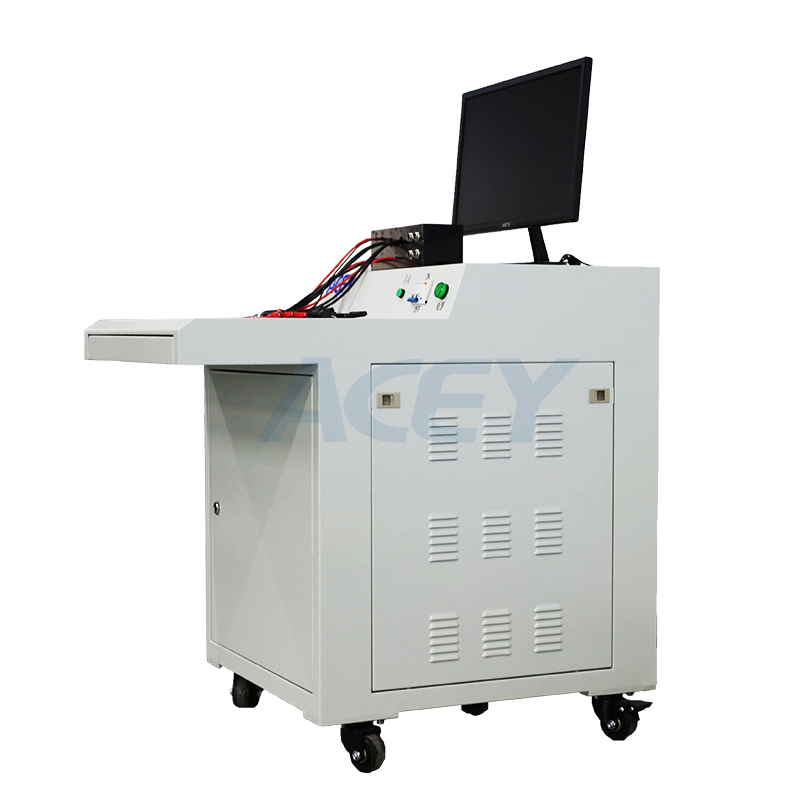

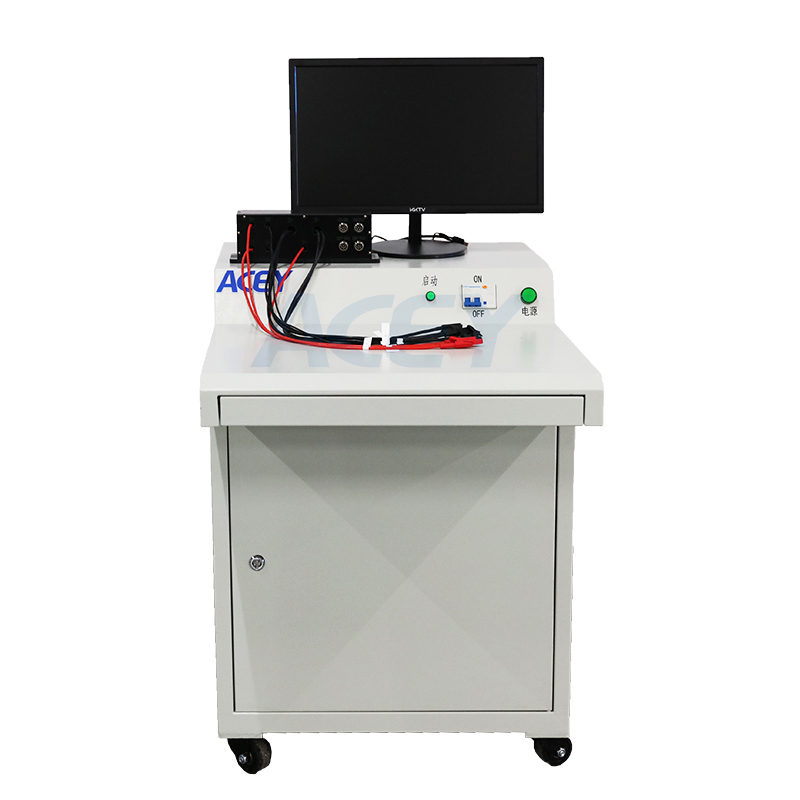

Prürün gösterimi
