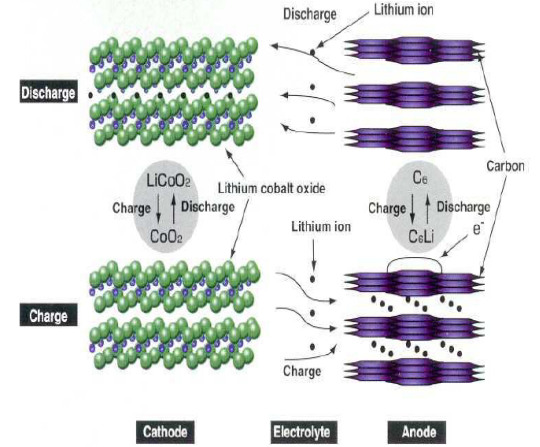

1. Lityum-iyon pil temelleri:
Örnek olarak lityum kobalt oksit-grafit sistemini ele alalım:
1.1 Pozitif elektrotta meydana gelen reaksiyon:
LiCoO2 = Li1-xCoO2 xLi xe- (elektron)
1.2 Negatif elektrotta meydana gelen reaksiyon:
6C xLi xe- (elektron) = LixC6
2. Temel Kavramlar:
Gerilim: Elektrikli cihazın voltajı 3,0-4,2/2,5-4,2 (birim: V) olup, deşarj sırasında voltaj düşmeye devam eder, platform voltajı tüm deşarj süresinin büyük çoğunluğunu oluşturan voltajı ifade eder, genel nominal voltaj platform voltajının merkez voltajıdır, bu voltajın yakınında voltaj şarj ve deşarj sırasında çok yavaş değişir.
İç direnç: pilin akım akışına karşı toplam direncini, ohmik direnç nükleer kimyasal direnç de dahil olmak üzere hücrenin kendisinin elektrokimyasal empedansını ve özellikle yüksek akım deşarj edildiğinde iç direncin deşarj özelliklerine olan etkisini ifade eder (birim: mΩ). İç direnç ne kadar yüksekse, pil deşarj edildiğinde o kadar fazla ısı üretilir, enerji kaybı artar ve etkili çıkış kapasitesi azalır.
Kapasite: belirli deşarj koşulları altında pilden elde edilebilecek elektrik miktarını ifade eder, yani akımın zamana entegrasyonu (birim: mAh veya Ah). Kapasite (Q) = Akım (I) × Deşarj Süresi (t)
ACEY-BCT506-512H 18650 hücre kapasitesi test cihazı lityum pil üretimi ve testi için önemli bir ekipmandır, ana rolü lityum pillerin kapasite testini ve performans taramasını yaparak pilin kalite seviyesini ve tutarlılığını sağlamaktır. Herhangi bir ihtiyacınız varsa, lütfen istediğiniz zaman bizimle iletişime geçmekten çekinmeyin.
Oran: Hücrenin nominal kapasitenin katlarına göre deşarj edildiğinde deşarj kapasitesinin ifadesini ifade eder.
Döngü: ikincil bataryanın belirli bir sisteme göre şarj ve deşarj edilerek performansının belirli bir oranda zayıflatıldığı çevrim sayısını ifade eder.
Depolama Performansı: Depolama performansı. Pil bir süre saklandıktan sonra, bazı faktörlerin etkisiyle performans değişecektir ve bu da pilin kendi kendine deşarj olmasına, elektrolit sızıntısına, pilin kısa devre yapmasına vb. neden olacaktır.
Deşarj özellikleri: akünün çalışma voltajının kararlılığını, voltaj platformunun seviyesini ve belirli bir deşarj sistemi altında yüksek akım deşarj performansını ifade eder ve bu da akünün yükü değiştirme yeteneğini gösterir.
IEC61960, yaygın silindirik piller için kuralların aşağıdaki gibi olduğunu belirtir:
Silindirik pil, 3 harf ve ardından 5 rakam. 3 harf, I dahili lityum iyon ve L lityum metal veya lityum alaşımlı elektrot için. İkinci harf katot malzemesini, C kobalt, N nikel, M manganez ve V vanadyumu temsil eder. Üçüncü harf silindirik şekil için R'dir.
5 haneli, ilk 2 hane çapı, son 3 hane yüksekliği belirtir, hepsi mm cinsindendir.Örneğin ICR 18650, 18 mm çapında ve 65 mm yüksekliğinde üniversal bir 18650 silindirik pildir.
3. Lityum iyon pillerin temel yapısı
3.1 Pozitif elektrot yapısı
Aktif Maddeler, İletken Maddeler, Bağlayıcılar, Akım Toplayıcılar (Alüminyum Folyo)
K-tech Katot Formülasyonu:
Bileşen | Malzeme | Oran |
Aktif Malzeme | Üçlü Li(Co1-x-yNixMnyO2) | %93,5-%96,5 |
İletken Madde | İletken karbon siyahı (SP), İletken grafit (KS-6) | %1,5-%4 |
Bağlayıcı | Poliviniliden florür (PVDF) | 2,0%-2,5% |
Mevcut Toplayıcı | Alüminyum folyo | - |
3.2 Negatif elektrot yapısı
Aktif Maddeler: İletken Maddeler, Kalınlaştırıcılar, Bağlayıcılar, Akım Toplayıcılar (Bakır Folyolar)
L-tech Anot Formülasyonu:
Bileşen | Malzeme | Oran |
Aktif Malzeme | Yapay Grafit (C) | %93,5-%95,6 |
İletken Madde | İletken karbon siyahı (SP), İletken grafit (KS-6) | 1,0%-2,5% |
Kalınlaştırıcı | Sodyum karboksimetil selüloz (CMC) | %1,3-%1,5 |
Bağlayıcı | Stiren-bütadien kauçuk lateks (SBR) | %2,1-%2,5 |
Mevcut Toplayıcı | Bakır folyo | - |
3.3 Diyafram yapısı
Poliolefin ayırıcının yapısı ve özellikleri
Yapı | Malzeme | Üretim Yöntemi | Avantajları | Dezavantajları | Uygulama Kapsamı |
Tek katmanlı, Çift katmanlı | PP | Kuru işlem | İyi ısı direnci, iyi geçirgenlik | Güvenlik kapatma sıcaklığı (kapatma sıcaklığı > 140°C) PE'den daha yüksektir | Dijital piller, Güç pilleri |
Tek katmanlı, Çift katmanlı | PE | Kuru proses, Islak proses | Yüksek mekanik mukavemet, düşük sıcaklıkta kapanma (yaklaşık 130°C) | PP'ye kıyasla zayıf yüksek sıcaklık direnci | Dijital piller |
Üçlü katman | PP/PE/PP | Kuru işlem | PP ve PE filmlerin avantajlarını, iyi mekanik mukavemeti, daha yüksek güvenliği birleştirir | Zayıf yüksek sıcaklık geçirgenliği | Dijital piller |
