100V 30A Şarj ve 300A Deşarj Kapsamlı Test Cihazı

100V 30A Şarj ve 300A Deşarj Kapsamlı Test Cihazı

İşlev:

*Pil açık devre voltajını, pil AC iç direncini, sürekli şarj akımını, sürekli şarj voltajını test etmek için kullanılabilir, sürekli deşarj akımı, sürekli deşarj gerilimi, şarj aşırı akım koruma akımı, deşarj aşırı akım koruma akımı, kısa devre koruma süresi, aşırı akım gecikme süresi, test sonrası gerilim.

*Cihaz, testin başlatılması için kızılötesi tarama barkod girişi (SN) kullanır veya testin otomatik olarak başlatılması için voltajı algılar.

*Başvuru：CH+ P+ CH- P- portlu tüm li-ion piller

Test edilen öğeler:

*Voltyaş: Yüksüz voltaj ve Test tamamlandıktan sonra kısa devre koruma gerilimi, Menzil:0-100V.

*İç Direnç: ACIR1000hz, Menzil:0-4000mΩ

*Şarj aşırı akım koruma akımı , Menzil:0-30A.

*Sürekli şarj akımı, Menzil:0-30A.

*Sürekli şarj voltajı izleme, Menzil:0-100V.

*Deşarj aşırı akım koruma akımı ve gecikme süresie, akım menzil:0-300A, omevcut maksimum güç 30KW.

*Aşırı akım test modu: (1) Adım testi (2) Hızlı test.

*Sürekli deşarj akımı, Menzil:0-300A

*Sürekli deşarj voltajı yargısı, Menzil: 0-100V

*Kısa devre koruma süresi：≤1000μS, Maks short devresi güncel hakkında 5000A

*Tek hücre voltaj izleme

*Şarj ve deşarj voltajının değerlendirilmesi: Çalışma testi sırasında güç kaynağı kesilir ve koruma kartının MOS tüpü kapatılırsa, herhangi bir ani akım oluşmayacak ve lityum pil takımının koruma kartı zarar görmeyecektir.

*Sudestek MES sistemi

*Veritabanı: Yazılım, Excel tabloları oluşturabilen bir veritabanıyla birlikte gelir.

*Adım adım modu: Test sırası otomatik olarak ayarlanabilir.

*Şasi genişlemesini destekler.

Teknolojinikal Parametres:

*Voltaj aralığı: 0-100V Rçözüm: 1mV Doğruluk: %0,1RD+0,1FS

*İç direnç: 0-2000mΩ RÇözünürlük: 0,001mΩ Doğruluk: %0,1RD+0,1FS

*Şarj akımı: 0-30A RÇözünürlük: 0,001A Doğruluk: %0,1RD+0,1FS

*Taburcu en yüksek voltajda akım 0-300A, sürekli deşarj akımı 300A,

Rçözüm: 0,001A Kesinlik: %0,1RD+0,1FS

*Aşırı akım gecikme süresi: 0-30S Rçözüm: 1mS Doğruluğu: %0,1RD+0,1FS

*Short devre zamanı: 0-2000μS Rçözüm: 1μS Kesinlik: %0,1RD+0,1FS

*NTC aralığı: 0-100K 0,001K

*R1 aralığı: 0-100K 0,001K

*Güç kaynağı: AC 200V-240V

*Şarj için maksimum çalışma gücü: 5000W (Maksimum akımla şarj ederken)

*Deşarj için maksimum çalışma gücü: 30KW (Maksimum akımla deşarj sırasında)

*Sdürtü gerilimi:＜15V

Ekipman gereksinimleri:

*Ekipman çalışma ortamı: havalandırılmış ve kuru tesis.

*Çalışma ortamı: sıcaklık -10℃～40℃/nem: %10～%90

*Ekipman çalışma modu: Üst bilgisayar kontrolü, manuel test.

*Ekipman NG alarm cihazı (buzzer) ile birlikte gelir

Endüstriyel bilgisayar:

*Marka: Lenovo

*PCU: 10. Nesil Intel Core i3-10100

*Bellek: 8G

*Sabit disk: 1T wifi

*Ekran: 21,5 inç

*Sistem: win10 64 bit

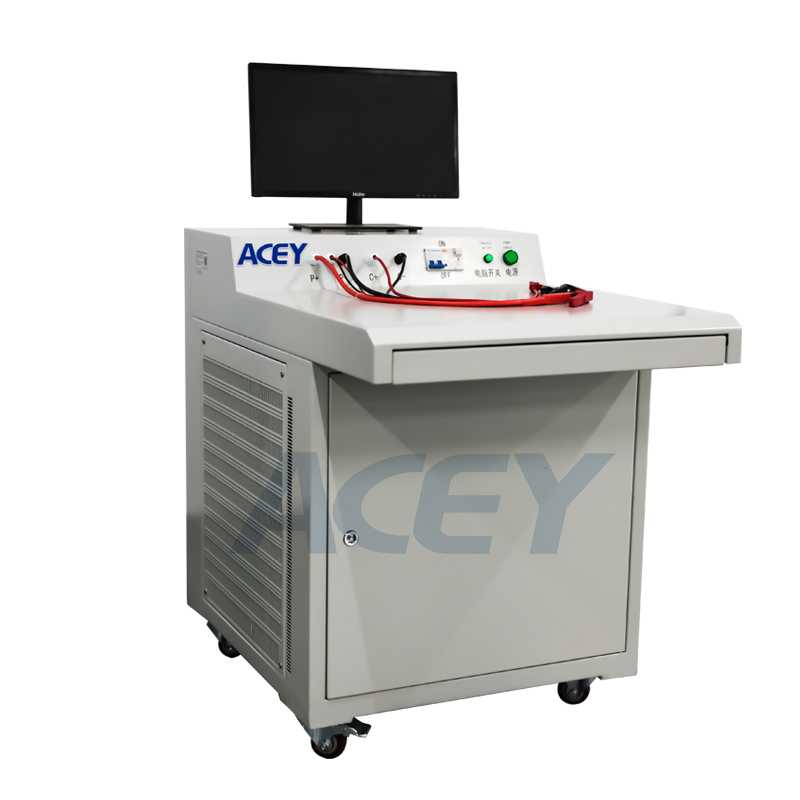

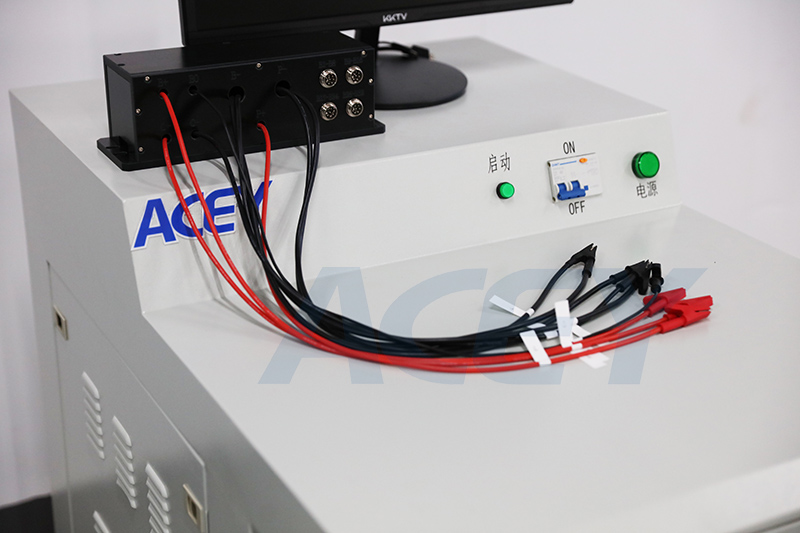

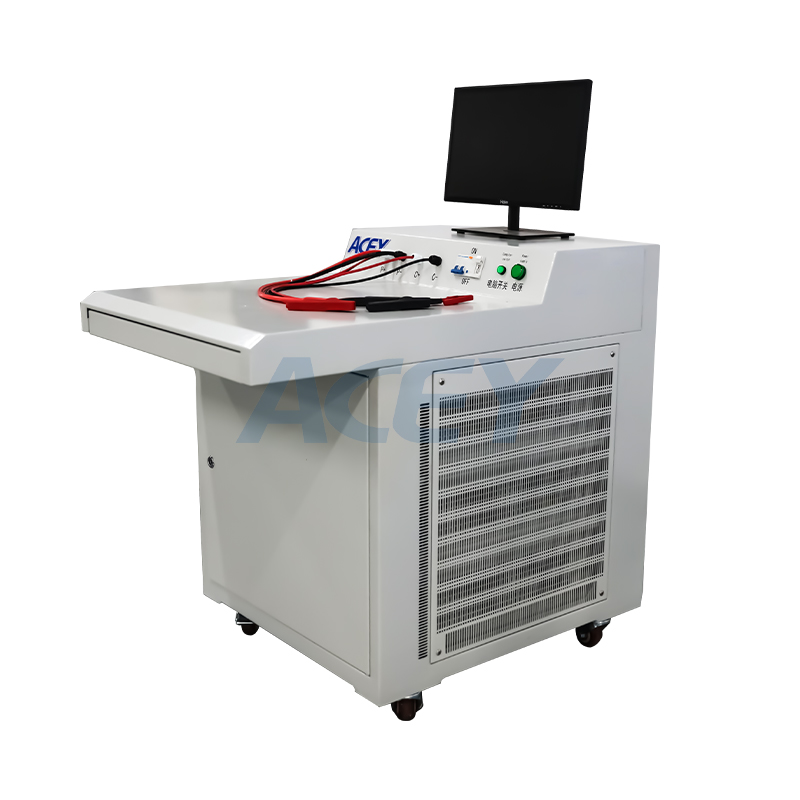

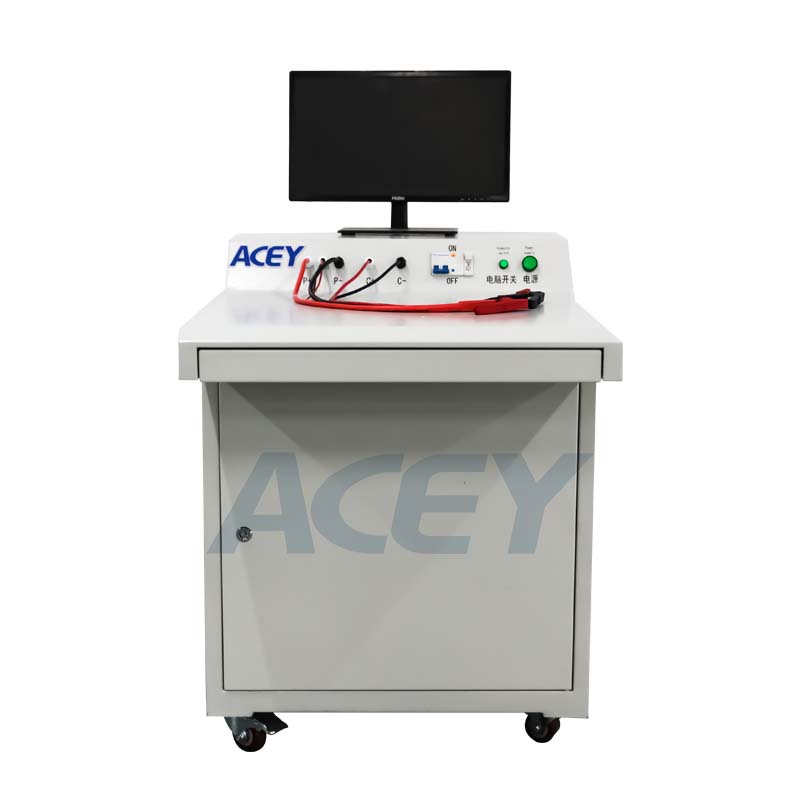

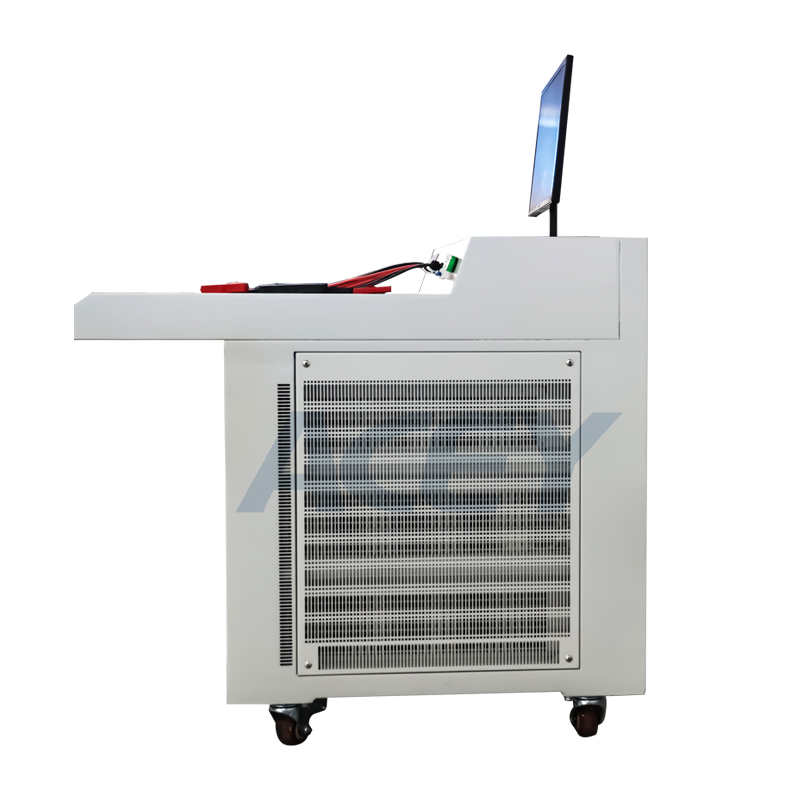

Prürün gösterimi
